电镀废液中钯金回收
-P-527H之介绍文

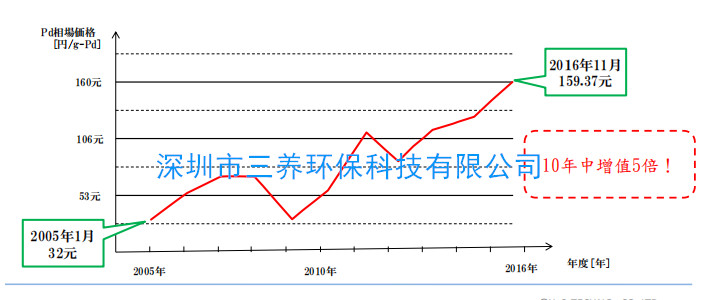

近年钯（Pd）价格走势
◎ 钯金价格走势
Pd 钯用途广泛,比如珠宝,牙科医疗,汽油车用触媒等
10年前,钯为32元/g,而現在,钯的市场价一度突破160元/g,是稀有金属当
中增值最快的金属之一。
2005年1月32元
20１6年11月159.37元
10年中增值5倍！
电镀活化液中回收钯
◎ 电镀活化液中回收Pd 的难度
虽然活化液中含有大量的钯,可是钯被100倍量的锡所包含，因此一直以来
钯的回收都是业界的难题,并没有对此废液做贵金属钯的回收
★电镀工艺前处理的步骤图
◎ P-527H
从电镀催化液（胶体状）中专门吸附钯的吸附材料
◆ 特征
吸附催化剂 ： 活性炭
粒度分布 ： 0.2 ～ 0.7 mm
充填密度 ： 0.2 g/ml
吸附量 ： 28 ～ 50 g/l
吸附方式 ： 罐体通液方式
◆ 注意点
通液速度 ： SV=3 ※１
需要做防止4价Sn的堵塞现象
※1 ：SV = Space Velocity （空间速度） １小时的通水量的容积除以装置吸着材的容量等于空间速度
P-527H 商品价值
• 市面上常见的吸附材-树脂虽然可以吸附钯,但是只能吸附
离子状态下的钯

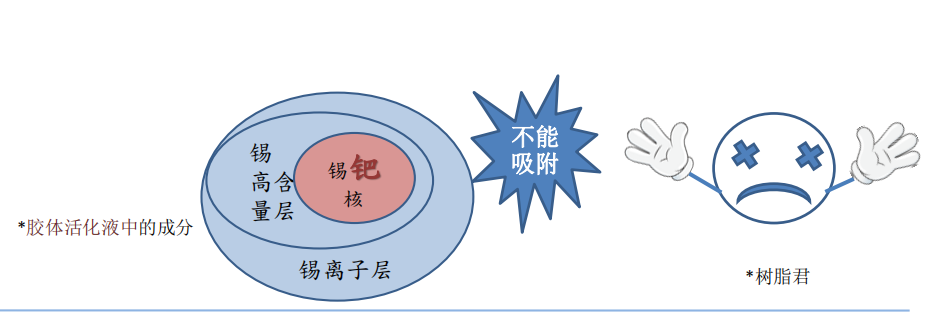

• 胶体活化液的钯如下图所示被锡完全包围,树脂无法吸附
• 因此P-527h是回收业界罕见的可以从胶体活化液中吸收完
全，选择性钯的吸附材,有着垄断性的商品价值
P-527H 市场价值
• 据N.T. Information2014年第一季度的统计数据，2013年全球PCB总
产值为600亿美元，中国大陆PCB产值为265亿美元，占全球PCB总产值
的44.2%，比2012年小幅增长4%;其次是韩国占14.2%，台湾占13.6%，
日本占10.5%，美国占5.4%
• P-527H 目前在台湾的年销售量
• 约6000L/年(市场占有率为35%）市场总值估计约17000L/年
回收流程
◎ Pd钯回収流程
① 通过更换废液、吸附钯
② 吸附饱和后、回收钢筒，高温烧却吸附材获得钯
③ 创造出价值的钯金 或 金钱
◎ 基板厂回收例
【厂商简介】
・ 产品介绍 ：厚板3.5㎜（30层）
・ 员工总数 ： 77 人
【条件】
・ 更新液量 ： 15,000L / 年
・ 液液度 ： 120 ppm
・ 装置 ： 2塔式回收装备（20L × 2）
・ P-527H使用量 ： 60L/年（按每升P-527H可回收30g 钯来计算 ）
【实绩】
・ Pd 回收量 ： 约1800.00 g
・ Pd 评估额 ： 约160元*1800.00＝288,000.0（2016年11月）
厂家纯利润（Pd评估额ー处理与消耗品费用）：
约 25万
胶体钯活化液吸附钯实验方法
①只要通液于罐体，就可有效回收钯②P-527H 钯吸附量28g/L（P-527H）～50g/L（P-527H）※基板系 ※ABS系
胶体活化废液的通液条件
P-527H填充量 ・・・ 100mL(50ｍL)
通液速度 ・・・ SV3
※每小时的通液量为P-527H填充量的3倍
100mL×3 = 300mℓ/h = 5mL/min（通液量）
(50ｍL×3 = 150mℓ/h = 2.5mL/min）
模拟实验步骤
①固定左图所示的实验罐体，使其稳定
②将100mL(50mL)P-527H投入在实验用罐体
③将废液从罐体上方开始输入进去
④通过调节上面的输液量和排液处的调节栓，将排液量准
确地调至5mL/min(2.5mL/min)
⑤在继续通液的同时，要观察排液的颜色
确认事项
①确认排液的透明状态是否在继续
②如果确认到透明的话，就可认为钯从废液被成功回收
Pd钯回収装置

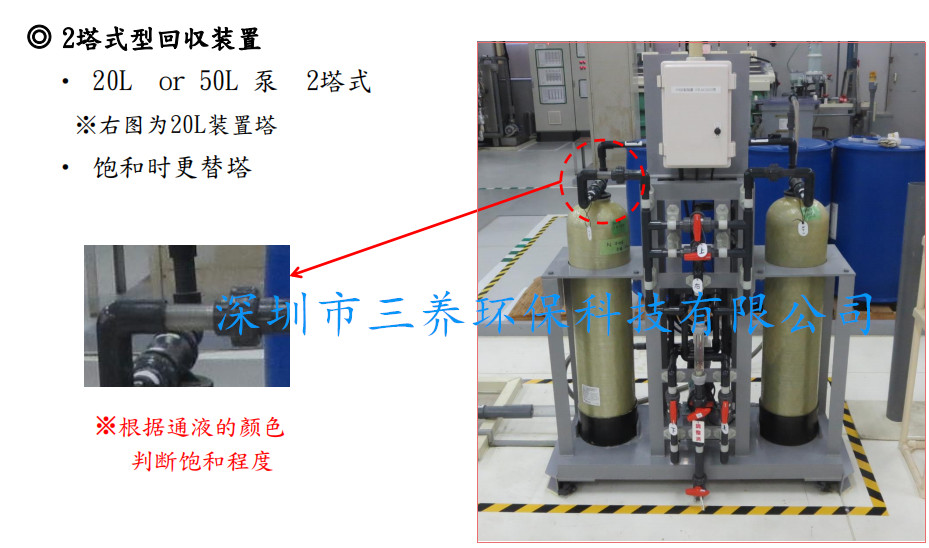

◎ 2塔式型回収装置
・ 20L or 50L 泵 2塔式
※右图为20L装置塔
・ 饱和时更替塔
